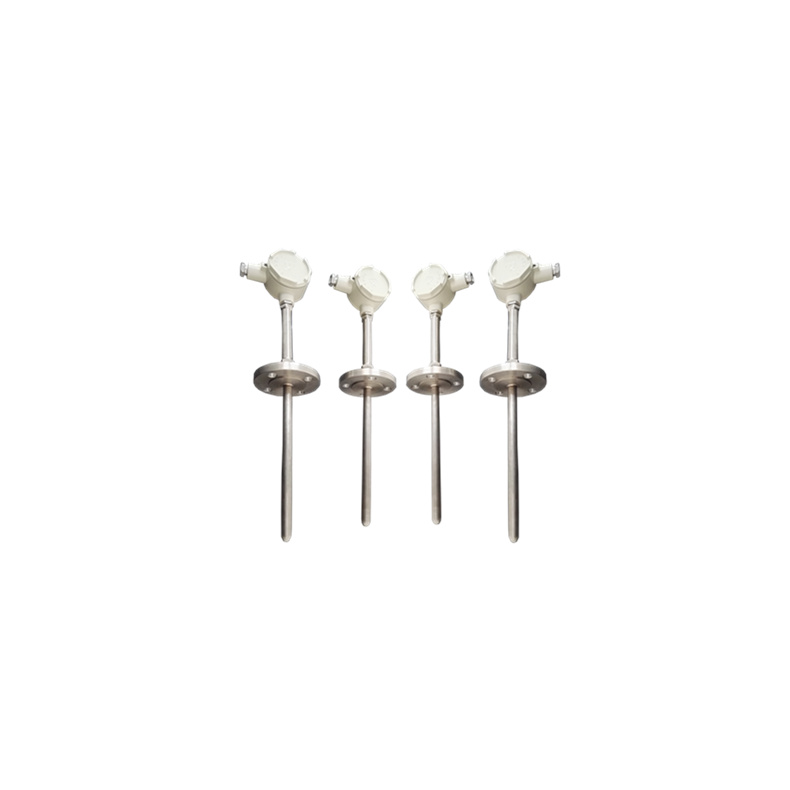

◆隔爆型熱電偶、熱電阻

產品概述在石化企業的生產現場常伴有各種易燃、易爆等化學氣體、蒸汽和粉末，如果使用普通熱電偶/熱電阻不安全，易引起環 ...

咨詢熱線：400-887-1087 立即咨詢

產品詳情

產品概述

在石化企業的生產現場常伴有各種易燃、易爆等化學氣體、蒸汽和粉末，如果使用普通熱電偶/熱電阻不安全，易引起環境氣體爆炸。因此，在這些場合必須使用隔爆型熱電偶/熱電阻作為溫度傳感器。隔爆型熱電偶/熱電阻技術性能符合爆炸性環境用防爆電氣設備通用要求（GB3836.1-2000，GB3836.2-2000）標準，適用于隔爆等級為 dⅡBT1～6 或 dⅡCT1～6 溫度組別區間內具有爆炸性氣體的危險場合。

工作原理

隔爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件密封在接線盒腔體內。當腔體內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸火焰和溫度傳不到腔體外，從而達到隔爆作用。

防爆類型和級組

防爆標志：dⅡBT1 ~6 或 dⅡCT1 ~ 6

防爆標志、類別、級別和溫度組別

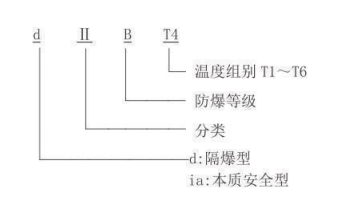

(1 )隔爆型熱電偶的防爆標志表示方法

隔爆型熱電偶、熱電阻_http://www.023mdkt.com_專用溫度傳感器_第2張

(2 )爆炸性混合物的分類、分級和分組說明：爆炸性混合物分成三類：
Ⅰ類一煤礦井下用電器設備
Ⅱ類一工廠用電器設備
Ⅲ類一爆炸性粉塵(含纖維與火藥、炸藥)

(3)防爆等級

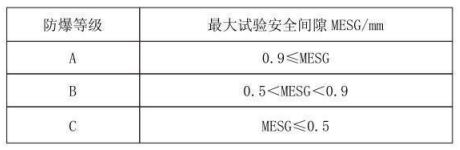

防爆等級按其適用于爆炸性氣體混合物大安全間隙分為A、B. C。

隔爆型熱電偶、熱電阻_http://www.023mdkt.com_專用溫度傳感器_第3張

(4 )溫度組別
隔爆型熱電偶的溫度組別按其外露部分高表面溫度分為T1-T6六組。

隔爆型熱電偶、熱電阻_http://www.023mdkt.com_專用溫度傳感器_第4張

技術要求

(1 )外殼標識及防護

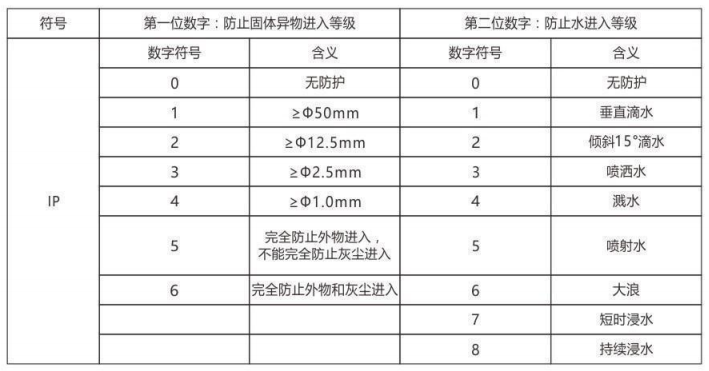

防爆外接線盒外殼有接地標識并用M4及以上的螺釘接地，有凸紋標識"EX”和"斷電源后開蓋"字樣。另帶防爆標識牌和產品銘牌，外殼防護符合GB4208和IP54防護等級的規 定。

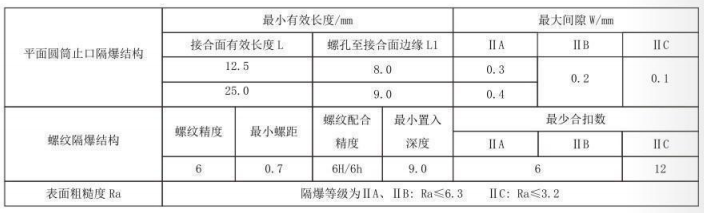

防爆接合面技術參數如下：

隔爆型熱電偶、熱電阻_http://www.023mdkt.com_專用溫度傳感器_第5張

(2)電纜引入裝置
壓緊螺栓：有足夠的強度且在引線入口處制成喇叭口形狀，或加工成內螺紋與布線鋼管連接。
密封圈：材質為耐熱橡膠且需進行老化試驗，外徑D與接線盒孔徑之差G ,內徑d與電纜外徑之差G ,長度X。(或0.7d ,取大值)，壁厚24 (或0.3d ,取大值)。
密封性：接線盒在裝配好密封圈和金屬墊圈并擰緊壓緊螺栓后，經內水壓1 MPa作用 2min,無任何滲漏水滴現象。

(3)隔爆接線盒
接線盒：采用抗拉強度＞120MPa ,含鎂量＞0.5%的鋁合金制造，主腔與空腔之間采用平面圓筒止口隔爆結構或密封結構，主腔、空腔與外界環境間采用螺紋隔爆結構。
接線座：采用阻燃型，耐熱等級為H以上的絕緣材料制造，接線柱之間及接線柱與外殼之間的電氣間隙與爬電距離＞3mmo
螺釘螺母：接線螺釘螺母用黃銅制造，緊固螺釘螺母用鋼材制造，需經電鍍處理，采用彈性墊圈或雙螺母以防止松動。
